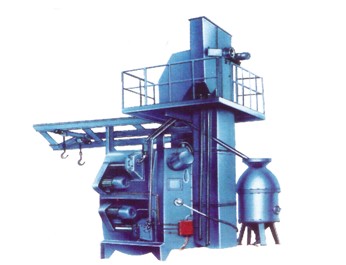

Q75系列吊钩式抛喷联合清理机

该系列机由吊钩承载工件，吊钩自转从而带动工件旋转，通过抛丸器将高速弹丸抛射到工件表面，达到清理目的；同时，针对较深内腔等盲区死角，采用喷枪进行补喷，通过辅助清理，使清理效果完全彻底。主要适用于铸件、锻件、压铸件、结构件，包括铜、铝合金、不锈钢等，怕碰撞且易于吊挂（包括通过二次工装），特别是带有内腔的中大型工件的残余粘砂、锈层、氧化皮及毛刺等的清理。

产品型号技术参数			Q7520E	Q7530	Q7550	Q75100
清理范围	有效直径（mm）		∮1500	∮2000	∮2500	∮3000
	有效高度（mm）		2000	2500	3000	3200
	吊钩数量		2	1	1	1
	每钩最大吊重（Kg）		2000	3000	5000	10000
清理室	长（mm）		2300	3000	3500	4000
	宽（mm）		2300	3000	3500	4000
	高（mm）		3400	4500	5200	5800
抛丸器	型号		Q360Ⅱ	Q360Ⅱ	Q360Ⅱ	Q360Ⅱ
	电机功率（KW）		3×15	4×15	5×15	6×15
	抛丸量（Kg/min）		3×220	4×220	5×220	6×220
	叶轮转速（rpm）		3000	3000	3000	3000
	抛射速度（m/s）		73	73	73	73
喷丸器	型号		Q0250A-I-LX
	喷丸罐容积（m³）		0.71
	喷枪数量（支）		1
	喷丸效率（Kg/min）		30～35
	压缩空气消耗量（m³/min）		6.5
弹丸循环量（t/h）			45	60	75	90
总通风量（m³/h）			9000	15000	20000	27000
总功率（含除尘）（KW）			～70	～91	～109	～155
外形尺寸（不含除尘）		长（mm）	5630	8660	9700	9575
		宽（mm）	3300	3700	4250	5218
		高（mm）	6580	8153	7970	9995
初装丸料量（Kg）			～5000	～6000	～8000	～9000
压缩空气压力（MPa）			0.5～0.7
清理室大门型式			1、手动门 2、气动门

相关技术参数以产品说明书为准
