Q36/Q76台车式抛丸清理机

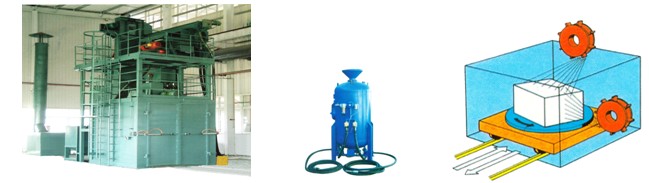

该系列机利用台车承载工件，采用台车回转或通过或往复的方式对工件进行抛丸清理，有较深内腔等盲区死角的工件再辅以喷丸清理。主要适用于大中型铸件、铆焊件等的残余粘砂、锈层、氧化皮的清理。广泛应用于机床、冶金、机车车辆、工程机械、矿山机械等行业。

产品型号技术参数			Q365	Q3630	Q3650	Q7620	Q7630		Q7650	Q7680	Q76100
清理范围	回转直径（mm）		∮3000	∮4500		∮4000	∮4000				∮7000
	断面宽度（mm）				4000		4000		3200	4000
	断面高度（mm）		1200	3000	1300	1500	2000		2800	4000	4000
	工件长度（mm）				10000		9000		12000	10000
台车	型式		回转	回转	贯通	回转	二合一		贯通	二合一	回转
	直径（mm）		∮2620	∮3500		∮3000	∮3500			∮3500	∮7000
	长（mm）				5000		5024		5000	5024
	宽（mm）				2400		3090		2100	3090
	高（mm）		1000	1170	600	800	1120		1120	1120	1400
	载重（Kg）		5000	30000	50000	20000	30000		50000	80000	100000
抛丸器	型号		Q360Ⅱ	Q360Ⅱ	Q360Ⅱ	Q360Ⅱ	Q360Ⅱ		Q360Ⅱ	Q360Ⅱ	Q360Ⅱ
	电机功率（KW）		4×15	6×22	10×15	4×22	12×15		14×15	18×15	7×15
	抛丸量（Kg/min）		4×220	6×350	10×220	4×350	12×220		14×220	18×220	7×220
	叶轮转速（rpm）		3000	3000	3000	3000	3000		3000	3000	3000
	抛射速度（m/s）		73	73	73	73	73		73	73	73
喷丸器	型号					Q0250A-I-LX			Q0250A-Ⅱ-LX
	喷枪数量（支）					1	1		2	2	2
	喷丸效率（Kg/min/支）					30～35
	空气消耗量（m³/min/支）					8
总通风量（m³/h）			23000	36000	45000	24000	52000	56000		56000	65000
总功率（含除尘）（KW）			～106	～206	～255	～150	～300	～310		～388	～300
外形尺寸（不含除尘）		长（mm）	12705	15355	33270	12855	31270	37270		32635	26562
		宽（mm）	7860	8300	8400	7500	9300	8550		9300	16296
		高（mm）	7845	10345	8214	7945	9434	10198		11434	13697
		地坑（mm）	－2930	－3480	－4130	－3480	－4130	－4130		－4130	－4440
初装丸料量（Kg）			～4000	～9000	～11000	～10000	～16000	～18000		～23000	～11000
压缩空气压力（MPa）			0.5～0.7
清理室大门型式			1、手动门 2、气动门 3、电动门

相关技术参数以产品说明书为准
